Entwässerungstrommel

Neu:
Entwässerungs-Trommel für Kies /Sand
(auch kombiniert als Wasch-Entwässerungs-Maschine einsetzbar)

Bei der Nassgewinnung von Kies und Sand tritt zwangsläufig das Problem der Entwässerung auf. Hierzu werden Siebmaschinen, Schöpfräder, Förderschnecken, Zyklone oder Setzbecken eingesetzt. Eine weitere Alternative ist die Entwässerungstrommel von Pressair. Welches Verfahren im Einzelfall in technischer und wirtschaftlicher Sicht das günstigste ist, muß fallweise entschieden werden.

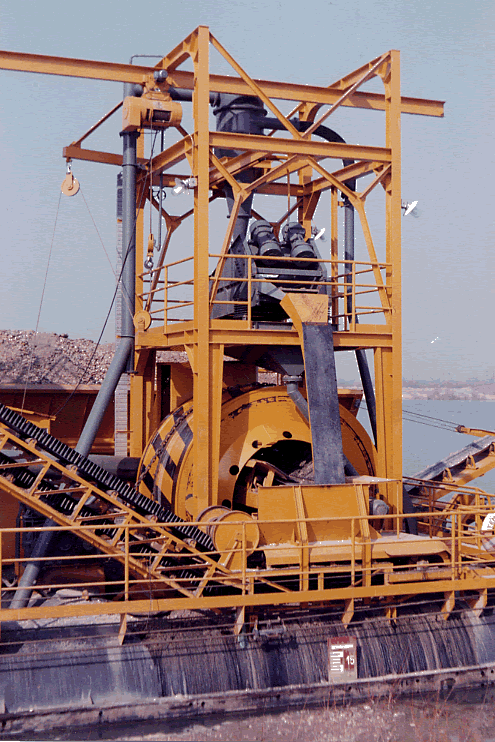

Die Trommel DD-20 hat sich über Jahrzehnte in kiesigem Material hervorragend bewährt.

Merkmale sind:

gute Entwässerungsleistung
geringer Verschleiß
gewaschenes Material
niedriger Energieverbrauch
günstige Investitionskosten
ruhiger, vibrationsfreier Lauf

Die Trommel kann auch zur Wäsche von trocken gewonnenem Kies leichter oder mittlerer Verschmutzung eingesetzt werden. Hierzu erfolgt die Beschickung über eine Schwingrinne mit intensiver Bebrausung. Eine weitere Bebrausung findet bei Bedarf innerhalb der Trommel statt.

Neu:
Die weiterentwickelte Entwässerungs-Trommel ist jetzt auch für Gemische mit hohem Sandanteil
geeignet. Dies wird dadurch erreicht, daß die Entwässerung in der Trommel mehrstufig erfolgt.
Dazu sind Loch- und Spaltmatten mit unterschiedlicher Lochung bzw. Spaltweite sowie Schwallwände eingebaut. Im Bedarfsfall kann zusätzlich eine Feinsand-Rückgewinnung nachgeschaltet werden.

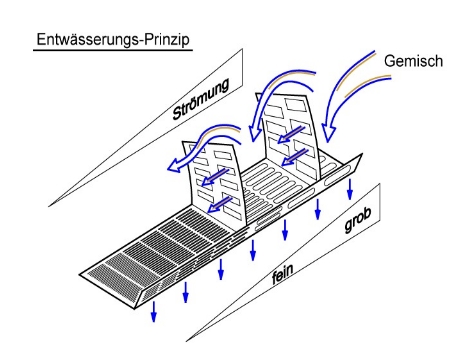

Das Funktionsprinzip:
Das beruhigte Gemisch wird axial in den hinteren, unteren Teil der Trommel eingeleitet. Dabei setzt sich das Grobkorn sofort in dem Bereich ab, in welchem sich die gelochten Matten befinden. Der Sand wird vom Wasser mitgenommen und lagert sich in den anschließenden Zonen ab. Diese sind mit Spaltmatten ausgestattet, wobei die Spalte zum Auslauf hin zunehmend enger werden.

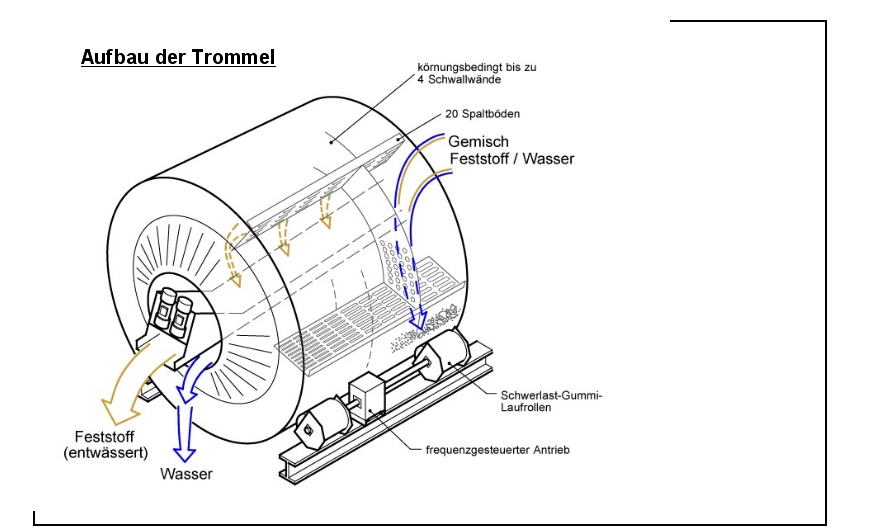

In radialer Anordnung hat die Trommel innen 20 Tröge und ist im unteren Teil (ca. 1/4 hoch) mit
Gemisch gefüllt. Während der Drehbewegung wird der Feststoff durch die Tröge aus dem Wasser
gehoben und im fortlaufenden Hubvorgang läuft bzw. tropft der größte Teil des Wassers ab.

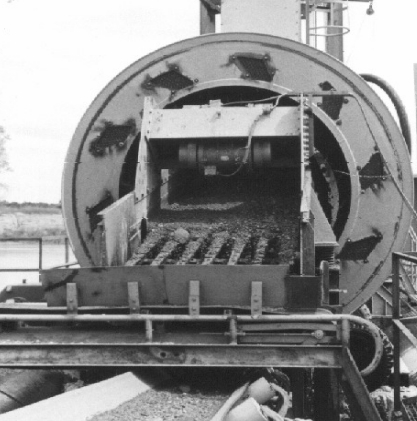

Auf maximaler Höhe angekommen, rutscht das Material selbsttätig aus dem Trog und fällt auf eine Schwingrinne, welche mit ca. 15° Neigung in die Trommel eingeschoben ist. Über diese Rinne erfolgt sowohl eine Nach-Entwässerung als auch der Austrag aus der Trommel.

Bei Bedarf kann die Schwingrinne um einen Grob-Abscheider erweitert werden. Mit der Wahl der Spaltweiten und Schwallwände kann die Feinsandmenge gezielt beeinflusst werden.

Die Trommel ist auf Schwerlast-Gummirädern gelagert und wird über beidseitig angebrachte
Getriebemotore mit lastabhängiger Regelung angetrieben.

Leistungsangaben sind unverbindliche Erfahrungswerte. Technische Änderungen vorbehalten. Design gesetzlich geschützt. Stand 1/ 2004
